儀表原理：

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成。

電磁流量計測量原理基于法拉第電磁感應定律。傳感器主要組成部分是測量管、電極、勵磁線圈、鐵芯與磁軛、殼體。傳感器的測量管是一內襯絕緣材料的非導磁合金短管，其直徑為D。兩只電極沿管徑方向穿通管壁固定在測量管上，其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體以平均流速V流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑D與平均流速V的乘積，即E∝BVD。電動勢E（流量信號）有電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后可顯示流量、總量，并能輸出脈沖、模擬電流等信號。LDG型電磁流量計的轉換器具有漢字LCD顯示的智能化儀表。

特點：

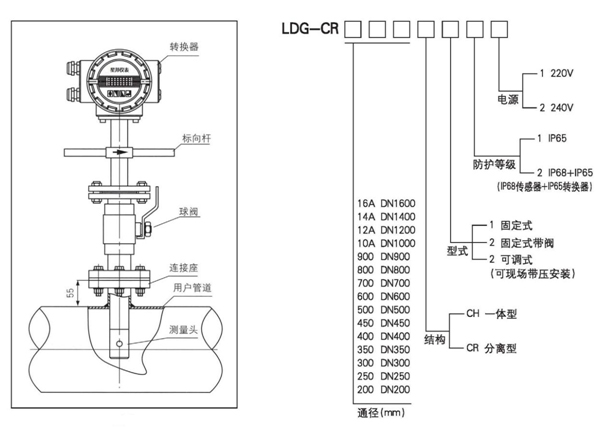

機構組成：插入式電磁流量計由測量頭、標向桿、插入機構和轉換器等組成。

更換、拆卸方便

可帶壓在線安裝、拆卸

準確度：示值的2.5%

交、直流兩種供電方式
