概述

吹掃裝置是采用金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，構成流量吹掃裝置實現流量測量并確保流量恒定輸出。

由于浮子流量計安全可靠，測量精確穩定的特點，因此，該系列吹氣裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。

該系列產品的設計結構完全滿足工業控制的要求，安裝適用條件完全符合儀表測量技術的要求。

工作原理

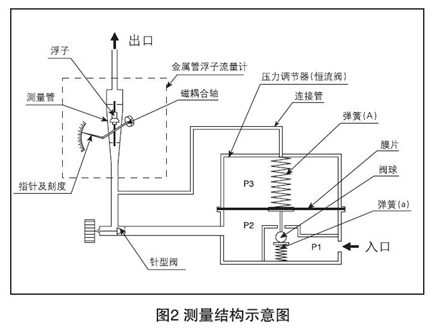

根據測量結構示意圖（以恒定入口壓力為例）可以看出：

彈性膜片受到向上的作用力為：P2A+P1a .............（1）

彈性膜片受到向上的作用力為：P3A+P2a+F .............（2）

在壓力處于平衡狀態時，即：（1）=（2）時 P2A+P1a=P3A+P2a+F.........（3）

作為壓力調節器膜片的差壓P2-P3，我們可以得到以下的等式：P2-P3=F/A-a/A（P1-P2）........（4）

由于a C（恒定值）=P2-P3

當測量介質是不可以壓縮的液體時，RE壓力調節器可以適用出口壓力變化。對于（4）式中，由于P1是恒定的，P3是變化的，因此，P3變?yōu)椋篜3+ΔP，P2變?yōu)椋篜2+ΔP

所以：C（恒定值）=P2-P3

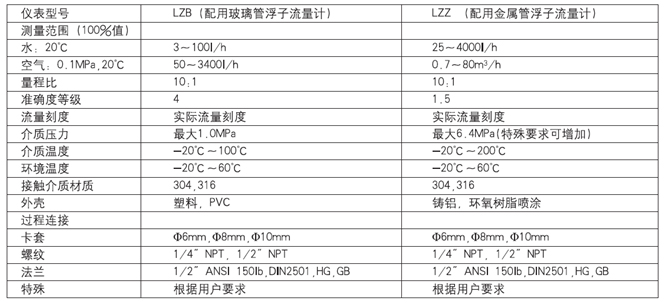

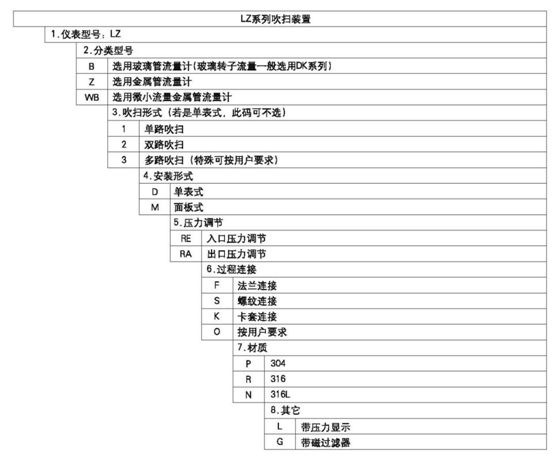

特點

?單路，雙路，多路形式（可選）

?單表安裝，面板安裝，柜式安裝（可選）

?1/4"NPT，卡套，螺紋，法蘭連接（可選）

?6mm，8mm，10mm，15mm，25mm管路

?開關信號輸出，4-20mA信號輸出（可選）

?金屬結構，簡單，堅固，美觀

?可以測量過程溫度低于200℃

?可以測量過程壓力低于6.4MPa

?流量，壓力（可選）現場指示

?采用本公司LZ系列浮子流量計

?可選配精密微型針型閥，方便，靈活，便于現場流量調節

安裝注意事項

請選擇適合的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調試，清洗，拆洗方便。

由于吹掃裝置浮子流量計上安裝磁耦合傳遞系統，因此要確保其他工作設備產生的干擾磁場不影響流量計的測量結果。

安裝時，要確保流量吹掃裝置穩定，應在適當的位置加固定支架。

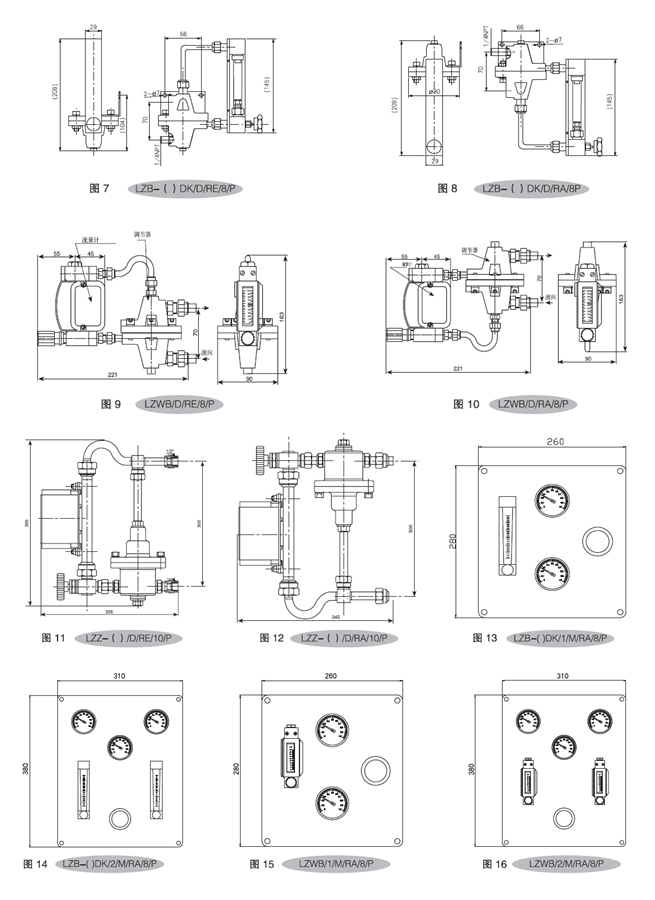

安裝尺寸，不能超過給定尺寸太多或太少，以避免拉伸和壓縮力作用在吹掃裝置上。

當液體介質內含有鐵磁微粒時，一定要在儀表前將磁性顆粒過濾掉。

一定要確保介質的流量與吹掃裝置要求的方向相同，在安裝儀表時，要把微調針閥全部關閉。

投運前請將管道排空，吹掃干凈，以免產生沖擊作用，應緩慢打開閥門調整到工作壓力，應通過調整閥門的開度改變流量，防止浮子被沖擊，從而損壞測量部件。
