概 述

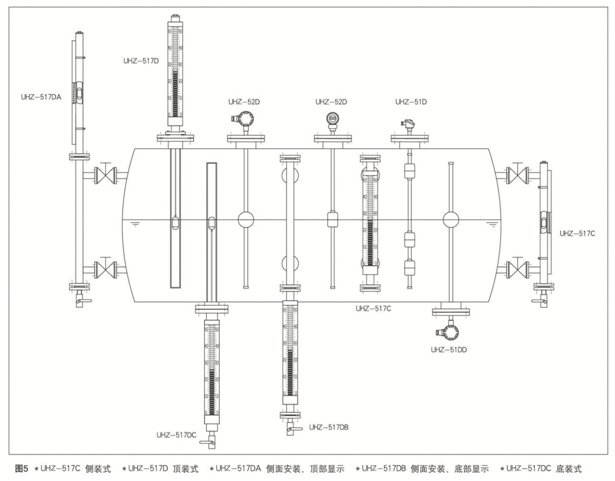

UHZ-517系列磁性浮子液位計多種安裝方式可以選擇，適用于開放活壓力容器內的液體測量。特點如下：高密封、防泄漏；適用于高溫、高壓、高粘度、強腐蝕性條件，保證安全可靠的全過程測量液位；測量范圍大，無盲區、顯示醒目、讀書直觀。液位開關可以選配，用于液位上下限報警和控制；液位變送傳感器可以選配，將液位信號轉換成二線制（4-20）mA 標準信號實現遠距離測量、記錄指示與控制。該產品廣泛適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

工作原理

連通器原理，根據浮力原理和磁性耦合作用研發而成，當被測容器中的液位升降時，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示面板，使紅白翻柱翻轉180°，當液位上升時翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，面板上紅白交界處為容器內液位的實際高度，從而實現液位顯示。

適用范圍

UHZ-517C是最常用的側裝式磁性浮子液位計，適用于工作壓力≤6.4MPa，工作溫度≤ 350℃ 的液體介質的液位測量。
